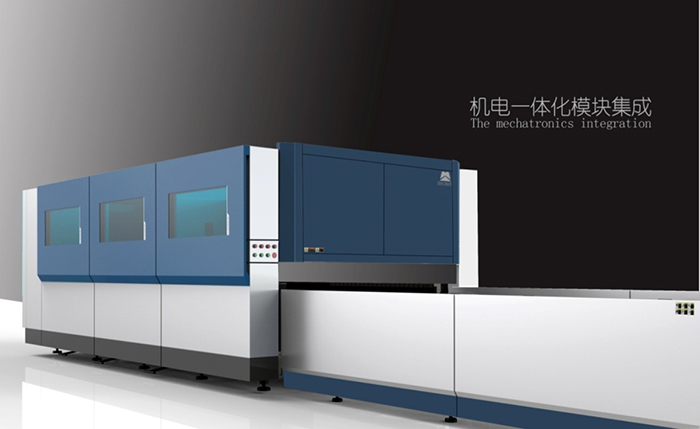

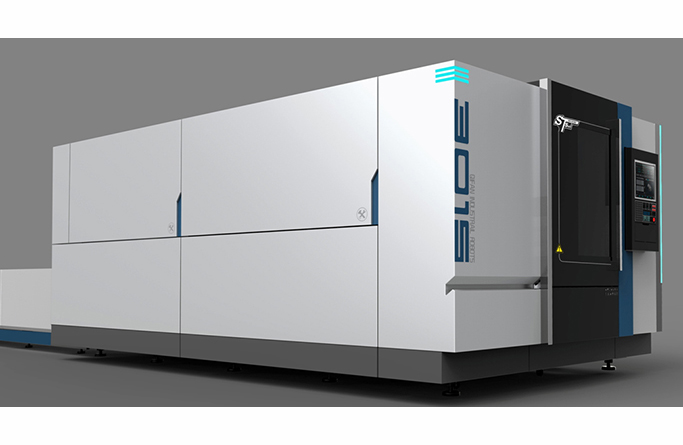

【STS-G3015系列】大幅面大包围带交互平台光纤激光切割机

钣金装备产品线首页 > 钣金装备产品线 > 产品展示

1，采用双驱动式动龙门横梁结构，选用原装进口齿轮齿条、直线导轨元件，传动平稳，精度高。
2，床身采用蜂巢式结构、整体焊接成型; 横梁采用同类蜂巢式结构，外壁整板折弯成型整体焊接后经去应力退火处理;粗加工完成后经振动时效处理，最后完成半精加工、精加工工艺。因此床身、横梁结构刚性好，精度高，完全消除了焊接所产生的焊接应力，永久不变成。
3， X、Y、Z 轴均选用日本原装伺服电机，高精度、高转速、大惯量配比性能稳定，耐用。
4，随动式除尘系统，下端相对式的密封布局，有效的除去了切割时产生的大量的粉,尘;给人员提供了一个良好的工作空间。

描述

适用材料
不锈钢、碳钢、铜板、合金钢、弹簧钢、镀锌板、铝合金、钛合金等多种合金金属板及管材

性能技术参数
加工幅面	3000mmX1500mm	最大运行速度	40m/min
最大加速度	0.3G	X/Y定位精度	±0.05mm
X/Y重复定位精度	±0.05mm/1000m	工作电压	380V 50Hz
激光器功率	500W-1000W	整套设备总功率	<10KVA
机床运行温度	0℃-40℃	机床运行湿度	<90%
整机重量	5000Kg	外观尺寸	460026502000mm
传动方式	精密滚珠丝杆传动

样品展示

材料类别	材料厚度	最大切割速度	保护气
不锈钢	0.5	50	氮气
	0.8	25	氮气
	1.2	13
	2	4.5
	3	2.4
	4	1.1
	5	0.5
	6	0.3
碳钢	0.8
碳钢	1.2	14
电解板	1
	2	4
	3	1.4
黄铜	1
	1.5	6
	2	3
碳钢	0.5	16	氧气
	0.8	10	氧气
	1.2	8
	2	6
	5	1.8
	6	1.5
	8	1
	10	0.7
	12	0.5
铝	1
	2	5
	3	2.7
紫铜	1
紫铜	2	1.2
不锈钢	0.5	52	空气
	0.8	26	空气
	1.2	14
碳钢	0.8
碳钢	1.2	15

以上参数仅供参考，材料质量、切割气压、切割图形等都影响切割速度和切割质量

激光切割原理
　激光切割是利用经聚焦后的高功率密度的激光束照射的工件上，使被照射的材料迅速熔化、汽化、烧蚀或达到燃点，同时借助于光束同轴的高速气流吹除熔融物质，从而实现将工件割开。
激光切割属于热切割方式的一种。

激光切割工艺优点
　激光切割是钣金加工的一次工艺革命，是钣金加工中的“加工中心”。激光切割工艺具有灵活、柔性高等优点。针对现阶段传统钣金切割存在的问题，激光切割的需求也日益上升。其优点主要有：
● 可对不锈钢板、碳钢板、铝合金、硬质合金、金、银等材质进行无变形切割；
● 切缝窄、切割质量好、自动化程度高，操作简便，劳动强度低，没有污染；
●激光切割为非接触式切割，对工件无摩擦无划伤；
● 可实现切割自动排样、套料，提高了材料利用率，无刀具磨损，材料适应性好；
● 激光切割速度快，可大大提高生产效率，减少产品生产周期；
● 自动化程度高，操作简便，降低工人的劳动强度；
● 加工过程没有污染，不会对人体造成伤害；
● 激光加工过程中无“刀具”磨损，提高了材料利用率，降低了客户的使用成本；
● 激光加工可靠性高，稳定性强，生产成本低，经济效益好。可满足工业大批量生产加工的需求。

激光切割同常见切割工艺应用对比

工艺名称	切缝	变形	精度	更改图形	速度	费用
激光切割	很小	很小	高	很容易	较高	较低
等离子切割	较大	较大	低	较容易	较高	较低
水切割	较大	小	高	容易	较高	很高
模冲切割	较小	较大	低	很难	高	较低
锯切	较大	较小	低	很难	很慢	较低
线切割	较小	很小	高	容易	很慢	较高
气燃体切割	很大	严重	低	较容易	低	较低
电火花加工	很小	很小	高	容易	很慢	很高
